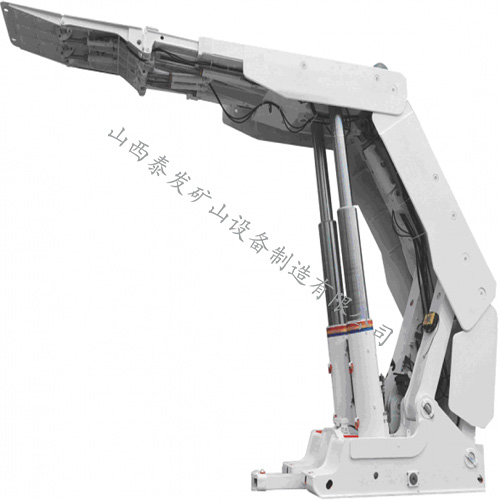

支撐掩護式液壓支架
●產品特點
一、雙排立柱支撐，前排立柱前傾，有一定的水平力，可有效地維護端板頂板不冒落；后排立柱豎直，切頂力大，對于堅硬頂板適應性強。
二、采用整體式頂梁結構。
三、支架為單行人通道，兩排立柱間行人通道大于600mm。
四、底座為封底性結構，可保證推移機構順利排出浮煤，底座同底板接觸面積較大，底板比壓較小。
五、底座較短，穩定性較好，便于運輸、安裝和拆卸。
六、頂梁和掩護梁設計雙側活動側護板，封密性好，可適應左右工作面開采。
七、銷軸類中，較重要銷軸均采用30CrMnTi棒材，銷軸、導桿均要求鍍鋅、熱處理。
八、液壓控制系統較簡單，管路短，有利于提高移架速度。
九、換向閥、液控單向閥、安全閥、截止閥等均采用目前國內可靠、流量大的閥。
十、為了提高支架的可靠性，支架的結構型式和元部件均采用了成熟可靠的技術。
十一、采用優化設計，確定支架的總體參數和主要部件的結構尺寸，并利用計算機模擬試驗進行受力分析和強度校核，確保支架的可靠性。
●組成結構：液壓支架主要由金屬結構件、液壓元件兩大部分組成。金屬結構件主要有：頂梁、掩護梁、前后連桿、推移框架及底座等。液壓元件主要有：立柱、各種千斤頂、液壓控制元件（操縱閥、單向閥、安全閥等、液壓輔助元件(膠管、彎頭、三通等）等。防護裝置主要有：側護板等。
